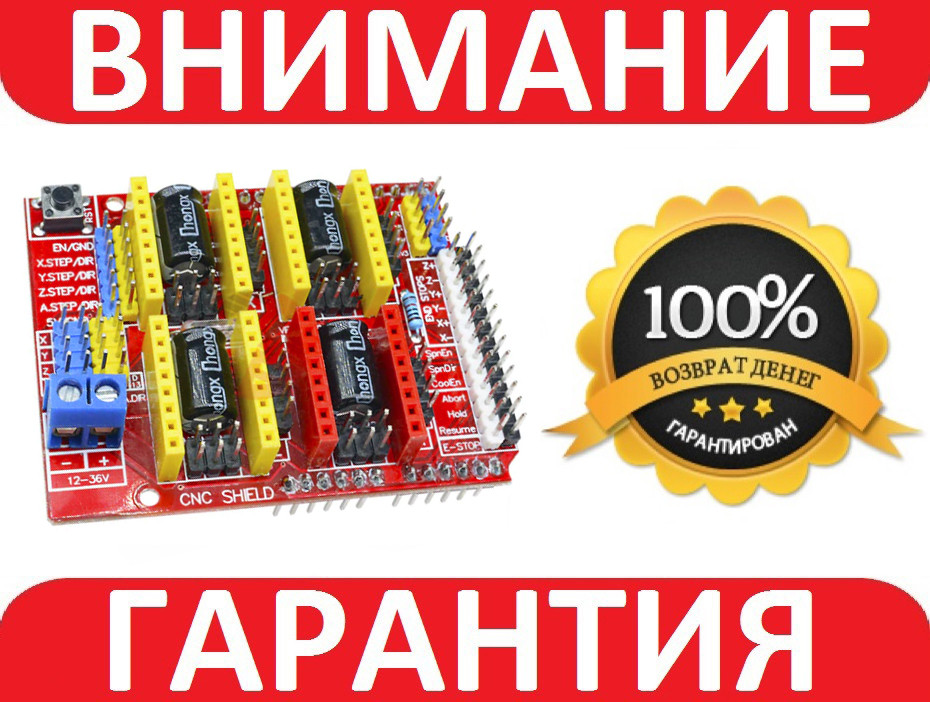

Плата розширення A4988 CNC shield v3.0 для ЧПК верстата
- Готово до відправки
- Код: Д11
70 ₴
Мінімальна сума замовлення на сайті — 150 грн
+380 (68) 367-74-11
КиевстарЗвонить после 10.00
- +380 (50) 503-21-88Vodafone Звонить после 10.00
повернення товару протягом 30 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Плата розширення A4988 CNC shield v3.0 для ЧПК верстатаГотово до відправки
70 ₴
Опис
Інформація для замовлення
Плата розширення CNC Shield v3.0 для Arduino UNO створена, щоб на її основі можна створити CNC машини (ЧПУ станки):
- 3D принтер (необхідне реле для нагрівання хотенда та столу)
- гравіальний роутер
- фрезерний роутер
- лазерний роутер
Плата розширення може працювати з драйверами двигунів A4988 або DRV8825 за допомогою прошивки GRBL.!
Характеристики:
- Модель — CNC Shield version 3.0
- Розмір — Arduino UNO та інші сумісні плати
- Кількість осей — 4 (X, Y, Z, A)
- Напруга живлення критичної частини — 5 В
- Напруга живлення силової частини — 12-36 В
- Драйвери - A4988 або DRV8825 та інші
- Інтерфейси — UART, I2C
- Прошивка - Arduino GRBL
- Розміри — 65 х 55 х 20 мм
Для роботи CNC Shield необхідно:
- вставити драйвери в жовті слоти. Драйвери A4988 або DRV8825 вставляються по-різному будьте УВАЖНІ!!!
- настроїти струми двигунів згідно з струмами крокових двигунів (регулятор на драйвері та вольтметр).
- встановити перемички, у червоні контакти М0, М1, М2, для визначення режиму роботи драйвера згідно таблиці.
- під'єднати до USB ПК і залити прошивку GRBL.
CNC Shield має чотири слоти, для під'єднання чотирьох драйверів двигунів. Слоти, позначені жовтим кольором, відповідають за осі X, Y, Z, червоний слот за вісь A.
Комплектація:
1 х Плата розширення A4988 CNC shield v3.0
