Wemos D1 mini WiFi на базі ESP8266 — це мікроконтролер і WiFi модуль одночасно. Wemos D1 mini використовується для програмування, контролю, керування різних проєктів, у яких потрібне використання мікроконтролерів або може під'єднуватися до програмного забезпечення, що виконується на комп'ютері. Контролер сумісний з усіма платами розширення форм фактора Wemos mini. Цей мікроконтролер є аналогом оригіналу Wemos D1 mini Wi-Fi.

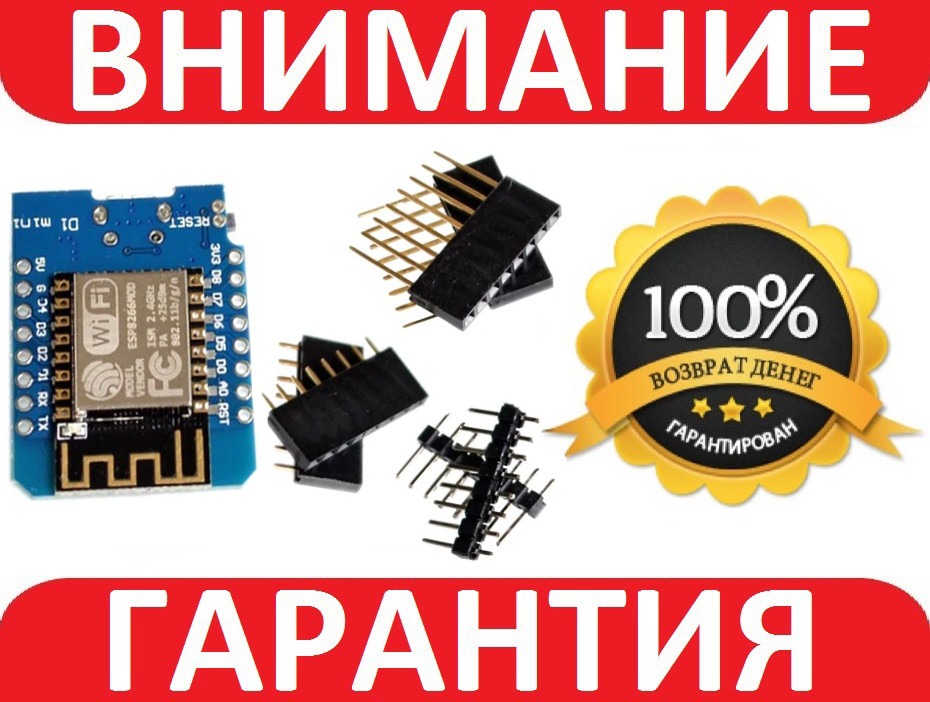

Контролер постачається на платі типорозміру Wemos Mini. У комплекті з платою йде три різновиди конекторів із відстанню між контактами 2,54 мм: штирові контакти, гнізда з короткими ніжками, гнізда з довгими ніжками. Конектори потрібні, щоб модульно з'єднати плату контролера з платами розширення. Штирові контакти використовуються, якщо контролер потрібно під'єднати до гнізда периферії. Гнізда з короткими ніжками використовуються, якщо до контролера потрібно під'єднати периферію зі штировими контактами. Гнізда з довгими ніжками універсальні, вони використовуються, коли контролер потрібно під'єднати до гнізда периферії й одночасно, якщо до контролера потрібно під'єднати периферію зі штировими контактами.
Wemos D1 mini постачається на платі з гніздом microUSB і перетворювачем USB — UART CH340G, тому тепер можна не використовувати зовнішні перетворювачі USB — UART і ламати голову щодо хворого (300 мА) споживання чипа ESP8266.
Для використання Wemos D1 mini потрібно під'єднати його до USB порту комп'ютера за допомогою кабелю USB тип A — microUSB тип B (до комплекту постачання не входить). Операційна система комп'ютера визначить пристрій як USB Serial CH340. Після подавання живлення на платі контролера почне блимати синій світлодіод (індикація передавання даних).
Після під'єднання контролера до комп'ютера потрібно завантажити та встановити програмне забезпечення для роботи. Wemos D1 mini постачається з уже завантаженою на ESP8266 прошиванням NodeMCU. Ця прошивка сприймає код, написаний мовою програмування LUA.
Але також є можливість працювати зі звужішим Arduino IDE. Для оновлення прошивки в програмі Arduino IDE за адресою: пелюстка «Файл», пункт «Настройки», у полі «Additional Boards Manager Enters:» вводьте рядок http://arduino.esp8266.com/package_esp8266com_index.json і натискаєте «OK». Далі пелюстка «Інструменти», пункт «Плата:», у звучному списку вибираємо «Boards Manager...», у рядку пошуку набираєте ESP, під рядком пошуку з'явиться назва модуля, далі жмемо кнопку «INSTALLED». Після того, як інформація завантажиться і пройде встановлення, у Вас з'явиться можливість вибрати в програмному забезпеченні Arduino IDE модуль ESP8266 як контролер і безпосередньо писати під нього програми.
В кінцевому підсумку Ви отримаєте невеликий контролер із тактовою частотою 40 МГц і 1 Мбайт Flash пам'яті. Передбачено три варіанти використання в бездротовому режимі: Клієнт (STA), Точка доступу (AP), Клієнт + Тато доступу (STA+AP). Wemos D1 mini обладнаний PCB антеною, водночас відстань приймання/передавання в ідеальних умовах 400 м.
Контролер Wemos D1 mini підтримує функцію OTA н.з. оновлення прошивки «по повітрю».
Контролер Wemos D1 mini має один аналоговий і дев'ять цифрових входів/виходів загального призначення для введення або виведення інформації та керівних сигналів:
- RST — скидання/перезавантаження;
- A0 — аналоговий вхід;
- D0, D5, D6, D7, D8 — цифрові входи/виходи;
- 3V3 — вихідна напруга 3,3 В;
- TX — дані, що передаються;
- RX — Приймальні дані;
- D1, D2, D3, D4 — цифрові входи/виходи;
- G — загальний контакт;
- 5V — вихідна напруга 5 В.
Живлення контролера Wemos D1 mini здійснюється безпосередньо від USB порту комп'ютера.
Характеристики:
- модель: Wemos D1 mini аналог оригіналу;
- типорозмір: Wemos mini;
- зібраний на чипі: ESP8266;
- Flash пам'ять: 1 Мбайт;
- тактова частота: 40 МГц;
- USB – UART: CH340G;
- відстань приймання/передавання, в ідеальних умовах: 400 м;
- функція: OTA;
- вбудована прошивка: NodeMCU;
- розміри: 27 х 25 х 8 мм;
- вага: 4 г.
Комплектація:
1 x Плата Wemos D1 mini WiFi на базе ESP8266 Arduino
