Модуль аудіопідсилювач LM386 5-12В Arduino
- Готово до відправки
- Код: 1061-А09
30 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (50) 503-21-88Vodafone Звонить после 10.00

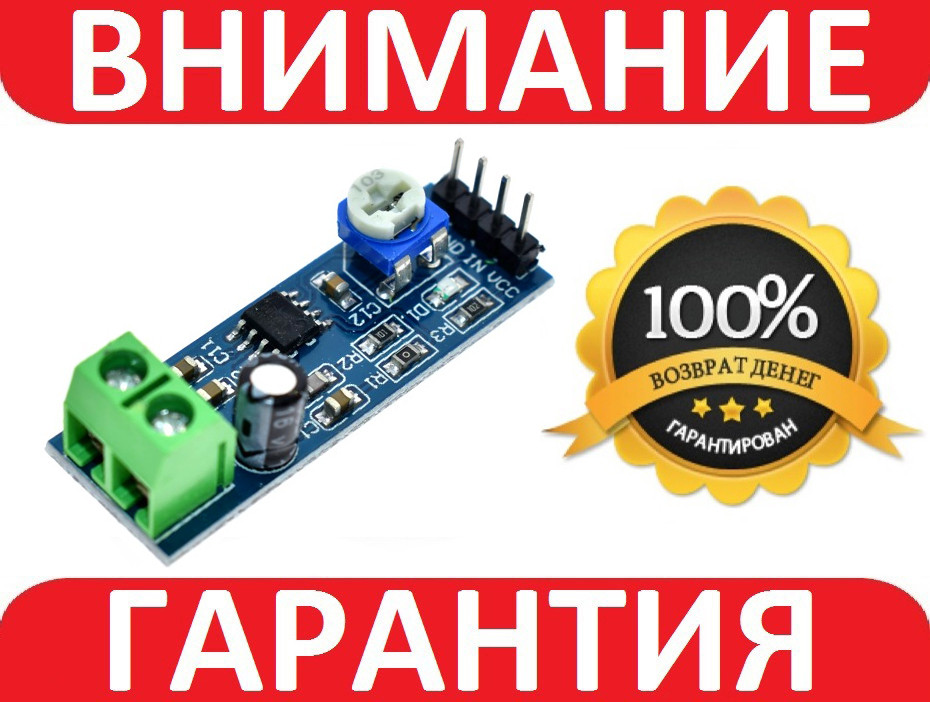

Одноканальний модуль аудіопідсилювача низької частоти на мікросхемі LM386 може використовуватися в різних Arduino проєктах.
Перед початком роботи потрібно зібрати схему на основі модуля. Для цього потрібно під'єднати вхідний сигнал до контактів, позначених "GND" і "IN". Далі під'єднати пристрій відтворення (динамік). Пристрій відтворення під'єднується до клемної колодки на два контакти. Контакти колодки мають позначення "GND" і "OUT". Залежно від опору динаміка потужність може становити від 0,3 до 1 Вт. Після проведених операцій до модуля потрібно під'єднати живлення. Живлення під'єднується до контактів "GND" ("мінус") і "VDD" ("плюс"). Робоча напруга модуля становить 5-12 В постійного струму. Після під'єднання живлення на платі модуля засвітиться червоний індикатор.
На платі є змінний резистор (10 кОм), за допомогою якого регулюється гучність відтворення.
Характеристики:
- мікросхема: LM386;
- робоча напруга: 5-12 В постійного струму;
- пропускна здатність мікросхеми: 300 кГц;
- вихідна потужність: 0,3-1 Вт;
- габарити модуля (д х Ш х в): 41 х 13 х 13,5 мм;
Комплектація:
1 x Модуль підсилювач LM386
| Основні атрибути | |
|---|---|
| Тип | Модуль |
- Ціна: 30 ₴
