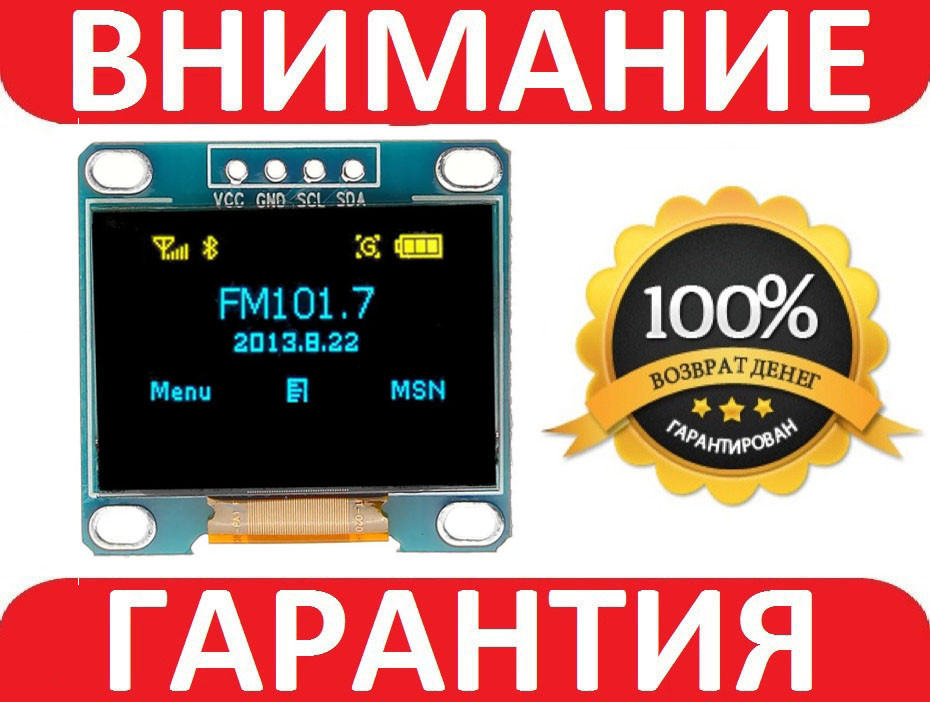

Дисплей OLED 0.96 модуль SSD1306 I2C 128x64
- Готово до відправки
- Код: 1046-26
80 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (50) 503-21-88Vodafone Звонить после 10.00
128x64 IIC I2C OLED графічний дисплей використовується для перетворення сигналів від контролерів, датчиків або інших пристроїв на графічну інформацію. Модуль повністю сумісний з Arduino контролерами та контролерами 51 Series, MSP430 Series, STM32/2, CSR IC тощо. Дисплей зроблений по OLED технологии.
Для використання графічного модуля потрібно спочатку завантажити та встановити бібліотеки для роботи з дисплеєм. Потім потрібно створити або знайти програму для роботи з модулем і записати її у Ваш контролер. Далі потрібно під'єднати до модуля контролер і живлення. Наприкінці провести налаштування й починати роботу.
Керування графічним модулем здійснюється або від Arduino контролера, або від іншого мікропроцесорного керівного пристрою через відповідні висновки. 128x64 IIC I2C OLED графічний дисплей, Arduino має один штировий роз'єм для під'єднання дисплея до контролерів.
Роз'єм має 4 контакту, позначених:
- GND: загальний контакт;
- VCC: напруга живлення (2,8-5,5 В);
- SCL (Serial Clock);
- SDA (Serial Data).
Під'єднання до Arduino UNO:
- GND під'єднується до загального контакту;
- VCC під'єднується до піна 5V;
- D1 під'єднується до цифрового виходу 9;
- D0 під'єднується до цифрового виходу 10.
Живлення модуля здійснюється або від Arduino контролера (іншого мікропроцесорного керівного пристрою), або від зовнішнього джерела живлення (блока живлення батареї). Напруга живлення модуля 2,8-5,5 В.
Характеристики:
- технологія дисплея: OLED (органічні світлодіоди);
- роздільна здатність дисплея: 128 на 64 точок;
- діагональ дисплея: 0,96 дюйма;
- колір символів: білий
- зображення: монохром
- кут огляду: 160°;
- напруга живлення: 2,8 – 5,5 В;
- потужність: 0,08 Вт;
- габарити модуля: 27,3 х 27,8 х 3,7 мм;
Комплектація:
1 x Дисплей OLED 0.96 модуль SSD1306
| Основні атрибути | |
|---|---|
| Тип | Модуль |
- Ціна: 80 ₴
