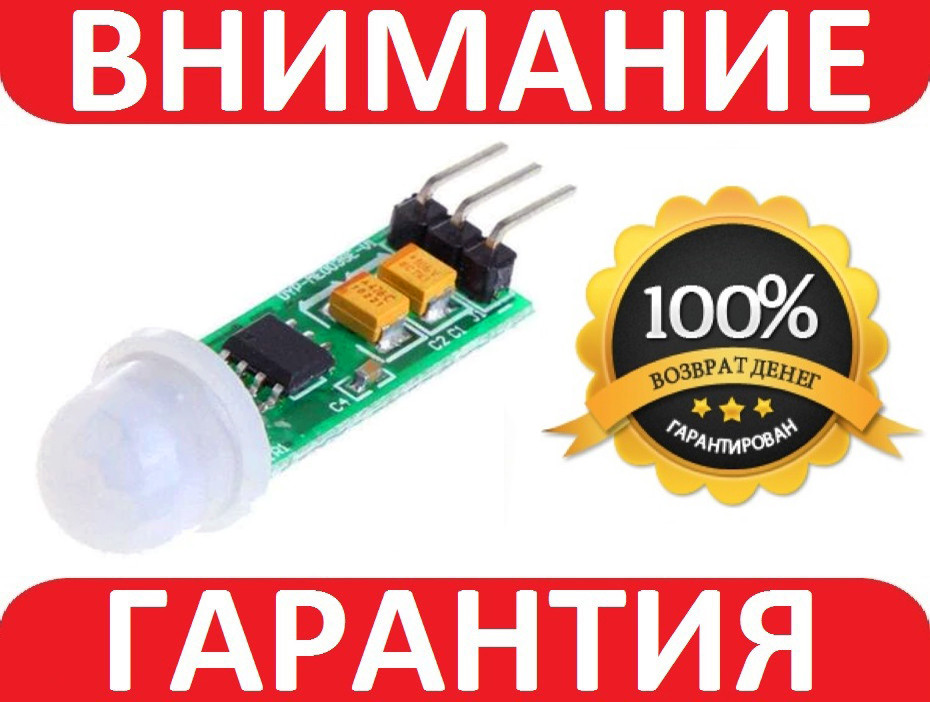

Інфрачервоний датчик руху HC-SR505 для Arduino
- Готово до відправки
- Код: 1068-36
69 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (50) 503-21-88Vodafone Звонить после 10.00
Інфрачервоний датчик руху HC-SR505 використовується для виявлення в контрольованій зоні руху об'єктів, які випромінюють інфрачервоне випромінювання (тепло). Принцип роботи датчика ґрунтується на піроелектричності.
Піроелектричність — це властивість генерувати певне електричне поле в разі опромінення матеріалу інфрачервоними (тепловими) променями. Над чутливим елементом встановлена лінза Фрееля, яка використовується для збільшення радіуса огляду та посилення вхідного інфрачервоного сигналу.
Для використання датчика потрібно зібрати на його основі макет (під'єднати живлення, під'єднати до контролера, помістити датчик у середовищі вимірювання). Потім потрібно записати на контролер спеціальну програму, яка дає змогу працювати з датчиком. Після цього можна починати роботу. Не варто розташовувати датчик у місцях, де швидко змінюється температура. Це призведе до того, що датчик не зможе виявляти появу об'єкта в контрольованій зоні та буде багато помилкових спрацьовувань.
Живлення датчика відбувається або від Arduino контролера, або від іншого керівного мікропроцесорного пристрою, або від зовнішнього джерела живлення (блока живлення, батареї). Напруга живлення датчика 4,5-20 В.
Характеристики:
- напруга живлення постійного струму: 4,5 – 20 В;
- струм на OUT (у режимі спокою): 60 мА;
- струм на OUT (у режимі спрацьовування): 80 мА;
- вихідний рівень: високий - 3,3В, низний - 0В;
- дистанція виявлення: 2 — 3 метри;
- кут виявлення: 100°;
- час блокування до наступного замірювання: 8 сек (+/- 30% регулюється заміною резистору)
- робоча температура: від -20 до +80°C;
- габарити модуля: 10 х 23мм;
Комплектація:
1 x Інфрачервоний датчик руху HC-SR505
- Ціна: 69 ₴
