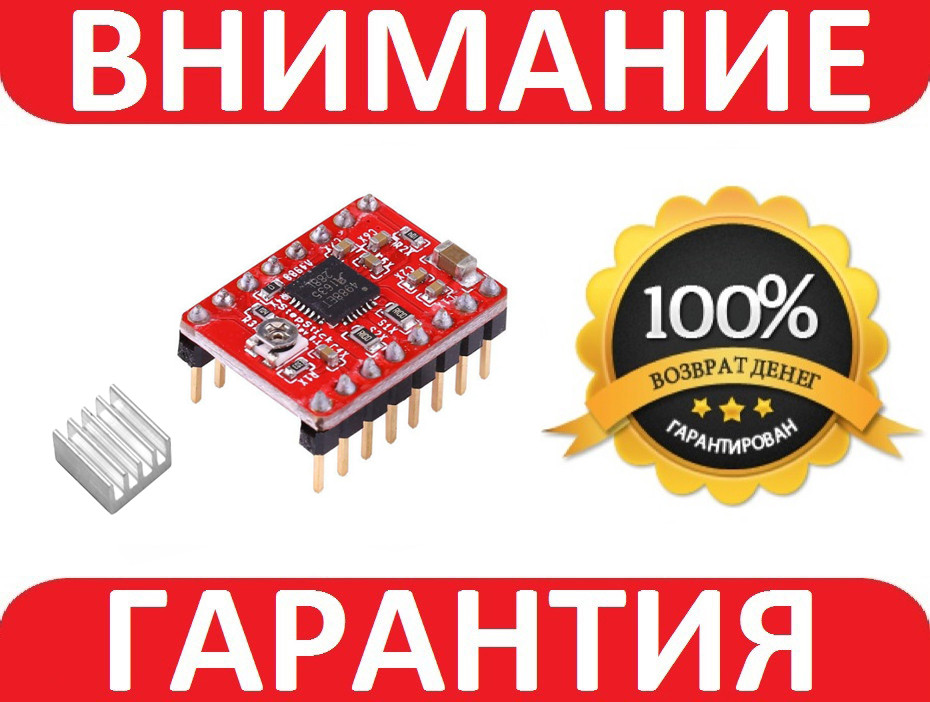

Драйвер крокового двигуна A4988
- Готово до відправки
- Код: 1094-51
57 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (50) 503-21-88Vodafone Звонить после 10.00
Кроковий двигун – це електромеханічний пристрій, який перетворює електричні імпульси в дискретні механічні кутові переміщення (кроки) ротора.
Але, для різних режимів роботи крокового двигуна, потрібен ще й відповідний драйвер. Драйвер являє собою пристрій, який встановлює режими роботи крокового двигуна (кут повороту, напрямок руху).
Даний драйвер крокового двигуна A4988 використовується в RepRap-проектах і має декілька переваг:
- просте управління;
- регулювання струму дозволяє використовувати двигун на більш високих напругах (настройка потенціометром).
До пари виводв VDD і GND на драйвері крокового двигуна підключаються контакти мікроконтролера логіки харчування. Контакти STEP і DIR підключаються до мікроконтролера і відповідають за крок і сигнал напрямку руху крокового двигуна відповідно. До контактів 1А, 1В, 2А і 2В підключаються ніжки крокового двигуна. Пара висновків VMOT і GND відповідають за підключення живлення для двигуна.
Характеристики:
- модель: A4988;
- напруги живлення: від 8 до 35 В;
- можливість установки кроку: від 1 до 1/16 від максимального кроку;
- напруга логіки: 3-5.5 В;
- захист від перегріву;
- максимальний струм на фазу: 1 А без радіатора, 2 А з радіатором;
- відстань між рядами ніжок: 12 мм;
- розмір плати: 20 х 15 мм;
- габарити драйвера: 20 х 15 х 10 мм;
- габарити радіатора: 9 х 5 х 9 мм;
- вага з радіатором: 3 м;
- вага без радіатора: 2 р.
Комплектація:
1 х Драйвер крокового двигуна A4988
1 х Радіатор
- Ціна: 57 ₴
