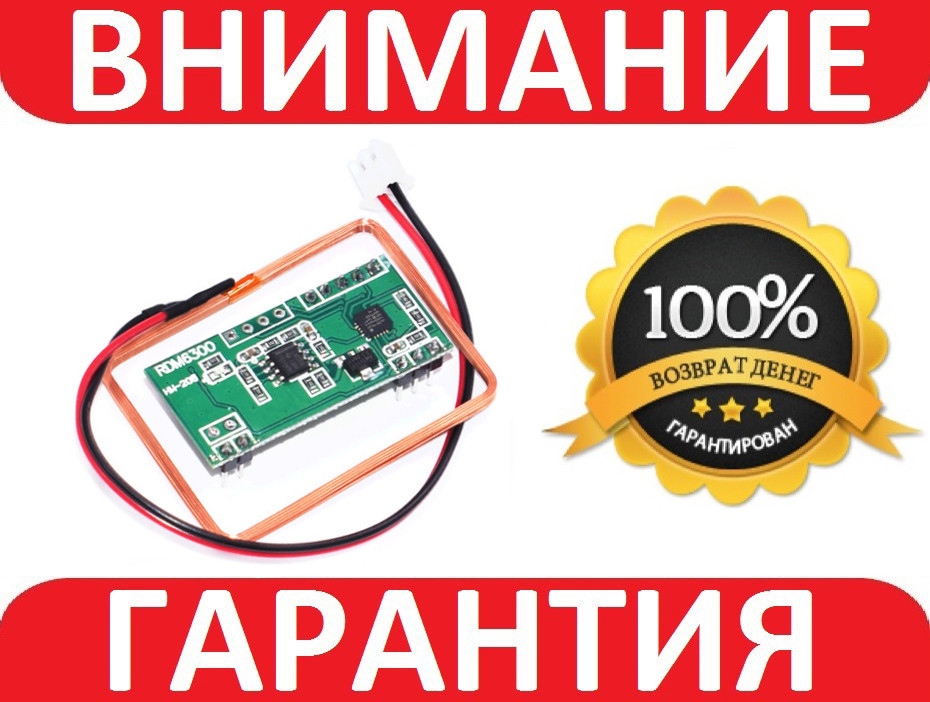

Безконтактний зчитувач RFID карт RDM6300 125 кГц UART TTL **

RFID ID РЧИД зчитувач карток RDM6300 Arduino використовується для читання/запису безконтактних RFID-меток із частотою 125 кГц. Модуль може бути використаний у системах контролю доступу, автоматичної ідентифікації, робототехніки, відстеження речей тощо. Практичне застосування: автоматичний замок для відчинення дверей, ящика, шафи, програматор для домофонних ключів, організація складського обліку тощо.
RFID (Radio Frequency IDentification, радіочастотна ідентифікація) — спосіб автоматичної ідентифікації об'єктів, у якому за допомогою радіосигналів зчитуються або записуються дані, що зберігаються в RFID-метаках.
Для використання модуля потрібно під'єднати зовнішню антену та живлення. Після подавання живлення на платі модуля горітиме зелений світлодіод. Потім потрібно під'єднати модуля до Arduino контролера або іншого мікропроцесорного пристрою керування. Потім у контролер потрібно записати програму для роботи з модулем. Після цього потрібно спробувати ініціалізувати відповідну RFID-мітку і якщо все гаразд, можна починати роботу з модулем.
RFID ID РЧІД-зчитувач карток RDM6300 Arduino має три роз'єми для під'єднання мікроконтролера, живлення й антени. На платі модуля немає жодних позначень, тому доведеться користуватися документом шпаргалкою. На платі RDM6300 є додатковий роз'єм під другу антену. У разі потреби за допомогою паяння можна запаралелити другу антену.
Модуль працює через UART інтерфейс і за допомогою RS485 модуля може передавати інформацію на великі відстані.
Живлення RDM6300 може здійснюватися від Arduino контролера або іншого мікропроцесорного керівного пристрою або від зовнішніх джерел живлення. Напруга живлення 5 В постійного струму.

Характеристики:

• модель: RDM6300;
• напруга живлення: 5 В;
• частота: 125 кГц;
• дальність зчитування: до 2,5 см;
• розміри зовнішньої антени: 45 х 35 мм;
• довжина дроту антени: 150 мм;
• розміри модуля: 37 х 18 х 11 мм;
• вага комплекту: 4 г.

Комплектація

1 х Безконтактний зчитувач RFID карт RDM6300
