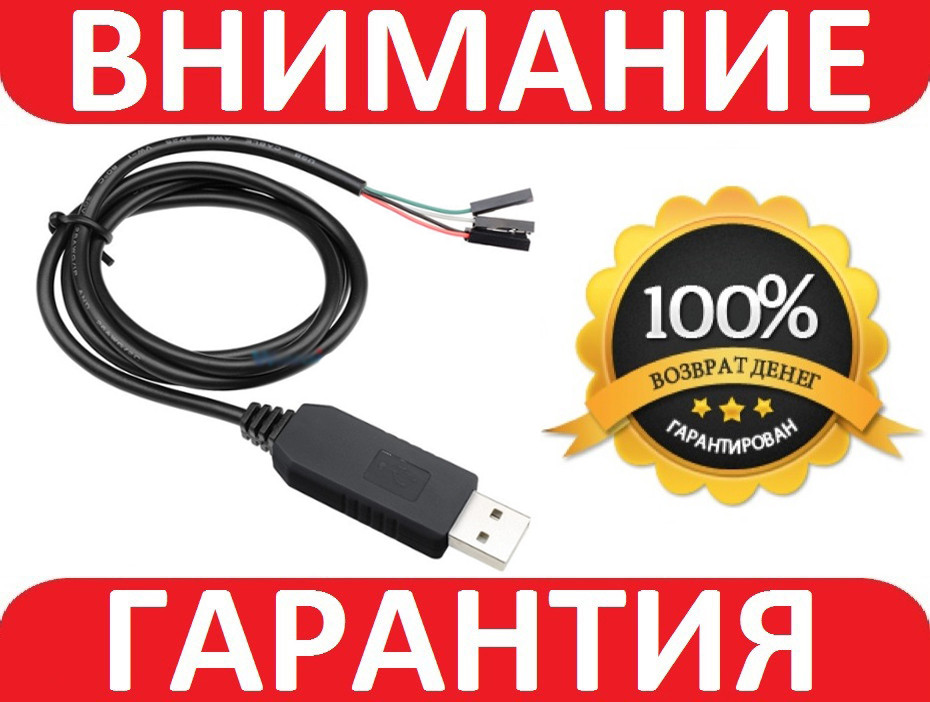

USB PL2303HX - UART RS232 TTL конвертер Arduino

USB PL2303HX — UART RS232 TTL конвертер, Arduino використовується для програмування  мікросхем і мікроконтролерів, що підтримують рівні сигналів TTL (0-5 В). Практичне застосування — прошивання різних пристроїв на мікроконтролерах.
Для використання USB PL2303HX — UART RS232 TTL конвертера потрібно під'єднати його до USB порту комп'ютера, після чого конвертер визначитьться як USB to Serial COM Port. Після цього комп'ютер почне пошук і встановлення драйверів для конвертера. Якщо комп'ютер не зміг встановити драйвера, це потрібно зробити самостійно, попередньо завантаживши їх тут. Потім на комп'ютер потрібно записати спеціальні програми для роботи з конвертером і під'єднуваним до нього пристроєм. Потім під'єднати до виведення конвертера пристрій, який потрібно програмувати, і починати роботу. Плата конвертера встановлена в пластиковий корпус для захисту від статичної електрики та забруднення. Конвертер має дріт завдовжки 1 метр, що може програмувати пристрої, які є у важкодоступних місцях.
Керування конвертером здійснюється через USB-порт комп'ютера за допомогою спеціальних програм. Якщо розібрати пластиковий корпус конвертера, можна побачити, що на платі залучені чотири виведення мікросхеми PL-2303HX — це TXD (передавані дані), RXD (приймаються дані), GND (загальний контакт), 5V (вихідна напруга 5 В). Але можливості мікросхеми PL-2303HX не обмежені тільки цими сигналами, тому на платі конвертера є контактні майданчики для інших сигналів, які притаманні для інтерфейсу RS-232: 3V3 (вихідна напруга 3,3 В), CTS (сигнал скидання/очищення для передавання), DCD (виявлення носійної даних), DSR (готовність даних), RTS (сигнал запиту передавання), DTR (готовність вихідних даних). Якщо вам потрібно розширити функціональність конвертера, то це можна буде зробити самостійно, припаявши провідники до контактних майданчиків із додатковими сигналами.
USB PL2303 — RS232 TTL конвертер має два інтерфейси для під'єднання до комп'ютера та для під'єднання програмованих пристроїв:

• для під'єднання пристрою до комп'ютера використовується стандартний USB інтерфейс;
• для під'єднання програмованих пристроїв використовується 4-дротовий інтерфейс. Це 4 провідники з конекторами типу «мама» на кінці, під штирові контакти з відстанню між контактами 2,54 мм. Конектори типу «мама» не з'єднані  між собою в один конектор, що дає свободу їх переміщення.

Позначення контактів:

• 5V — живлення пристроїв із рівнем сигналу TTL 5 В (червоний провідник);
• RXD — вживання даних (білий провідник);
• TXD — передавання даних (зелений провідник);
• GND — загальний контакт (чорний провідник).

Довжина цих провідників 1 метр.
Живлення конвертера здійснюється від USB-порту комп'ютера напругою 5 В.

Характеристики:

• підтримується операційними системами Win7/Vista/XP/2000/ME/98;
• конвертер, зібраний на мікросхемі PL-2303HX;
• Universal Asynchronous Receiver-Transmitter (UART) — універсальний асинхронний прийомопередавач;
• напруга живлення: 5 В (від USB-порту комп'ютера);
• інтерфейс під'єднання до комп'ютера: USB 2.0;
• підтримка рівнів сигналів TTL 5 В;
• на платі конвертера є контактні майданчики для інших сигналів, які притаманні для інтерфейсу RS-232;
• довжина кабелю з провідниками: 1 метр;
• 4 провідники з конекторами типу «мама» на кінці, під штирові контакти з відстанню між контактами 2,54 мм;
• вага: 26 г.

Комплектація:

1 x USB PL2303HX - UART RS232 TTL конвертер
