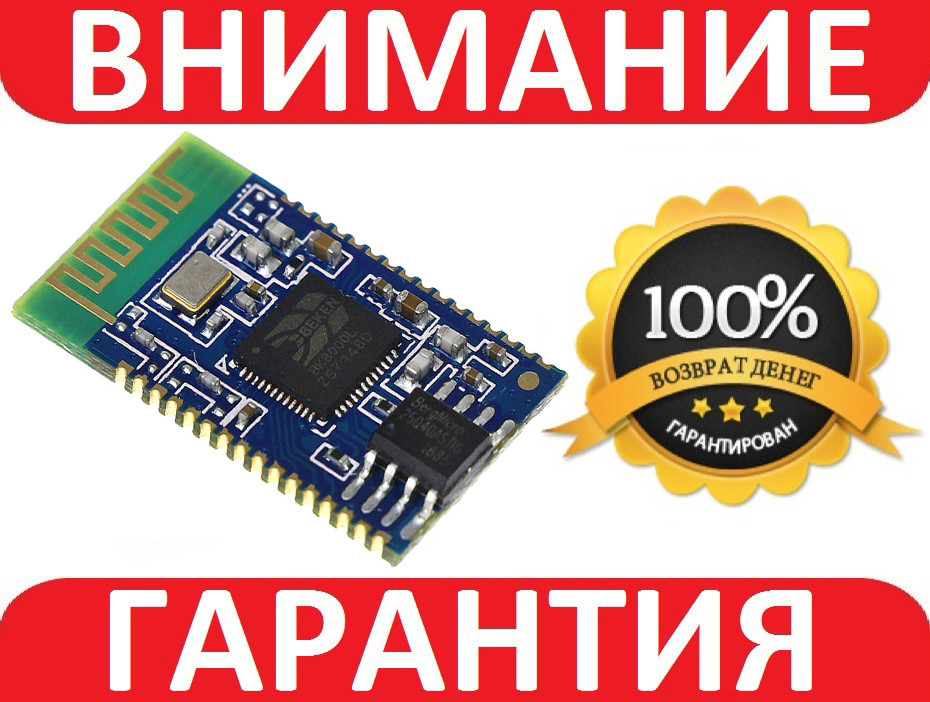

BK8000L Bluetooth аудіомодуль
- Готово до відправки
- Код: 1097-51
92 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (50) 503-21-88Vodafone Звонить после 10.00
Bluetooth-модуль F-6188 дає змогу під'єднувати різні модулі Arduino, Raspberry PI (і ним схожі) до телефонів, PDA, наладонників, смартфонів, ноутбуків та інших пристроїв, що мають на борту модуль Bluetooth і передавати дані через UART інтерфейс. Також F-6188 може використовуватися як аудіомодуль, тобто приймати через Bluetooth інтерфейс цифровий аудіопотік, відтворювати його, а також керувати гучністю, перемикати треки тощо. На основі модуля можна створити бездротові Bluetooth навушники або Bluetooth гарнітуру. Також модуль можна вбудувати в авто магнітолу та за допомогою смартфона відтворювати улюблені треки «по повітрю». Також за допомогою F-6188 можна заряджати акумулятори 3,7 В невеликій ємності, тому що вихідний струм малий, до 150 мА. На платі модуля є клемний майданчик для під'єднання зовнішньої антени.
Для використання Bluetooth модуля потрібно визначити, для яких цілей використовуватиметься F-6188 — як Bluetooth-передавач або як аудіомодуль.
Якщо використовувати F-6188 як приймач, до модуля потрібно під'єднати живлення та мікроконтролер. Потім потрібно встановити бібліотеку та записати в мікроконтролер програму для роботи з модулем. Далі на комп'ютері потрібно створити COM порт через Bluetooth-з'єднання. Після цього знадобиться програма-термінал для відправлення даних через COM порт через Bluetooth-з'єднання. Також є можливість під'єднання до Linux і Android. Пароля для з'єднання немає. AT-команди для цього модуля не працюють.
Як гарнітуру працює в режимі напівдуплекс, тобто співрозмовник не чутиме вас, поки сам не припинить говорити.
Якщо використовувати F-6188 як аудіомодуль, потрібно під'єднати живлення й роз'єм для навушників або відразу пристрою відтворення звуку. Для якісного відтворення звуку може знадобитися аудіопідсилювач. Модуль визначається як гарнітура та після з'єднання з master пристроєм відразу готовий відтворювати звук. Якщо під'єднати тільки живлення і пристрої відтворення без кнопок модуля, то гучність автоматично буде на максимумі. Чи регулюватиме звук — залежить від master пристрою: гучність може, як регулюватиметься, так і не регулюватиметься й залишатися на максимумі. До модуля можна під'єднати мономікрофон. Також до F-6188 можна під'єднувати кнопки: Play, Back, кнопку Next, Preview, Vol+, Vol-, зняття трубки.
Призначення виведень Bluetooth-модуля:
- GND — загальний контакт;
- RF — зовнішня антена;
- TMS, TCK, TDO, TDI — інтерфейс JTAG, кнопки керування;
- RSTN — скидання;
- MBISTEN — перевірка біта пам'яті;
- TX, RX — інтерфейс UART;
- GPIO2 — кнопка Play, кнопка зняття трубки;
- GPIO3, GPIO4 — світлодіоди індикації;
- GPIO5 — функція Mute;
- VADC — аналогово-цифровий перетворювач;
- 3.0_OUT — вихідна напруга;
- VBAT — вхідна напруга;
- VUSB — контролер живлення;
- AUDIO_RN, AUDIO_RP — правий канал звуку;
- AUDIO_LN, AUDIO_LP — лівий канал звуку;
- VMIC, MICP, MICN-мікрофон;
- INL, INR, GPIO11 — AUX-вхід.
Модуль F-6188 має два канали звуку з окремими негативними полюсами. Для під'єднання навушників із загальним негативним полюсом не можна з'єднувати разом негативні полюси каналів звуку. Виходом із цієї ситуації може бути підтягування негативного полюса від одного з виводів GND.
Живлення Bluetooth-модуля F-6188 здійснюється або від мікроконтролера, або від зовнішнього джерела живлення (блока живлення, батареї). Напруга живлення модуля 2,8-4,2 В струм споживання 60 мА.
Характеристики:
- модель: F-6188 V4.0;
- чип: BK8000L;
- частота: 2,402 — 2,480 ГГц;
- потужність передавача: 4 дБм (PCB антена), Class2;
- чутливість приймача: -80 дБм;
- версія Bluetooth: 2.1;
- Bluetooth протоколы: HFPV1.5/A2DPV1.2/AVRCPV1.4/HSP1.2/GAVDP1.2/IOP;
- відтворення аудіо: SBC;
- радіус дії: приблизно 10 м;
- максимальний опір пристроїв відтворення без підсилювача: 32 Ом;
- напруга живлення: 2,8 – 4,2 В;
- струм споживання: до 60 мА;
- струм споживання в режимі сну: менш ніж 500 мкА;
- зовнішні інтерфейси: I2C, SPI, UART, JTAG;
- швидкість з'єднання через UART: 115200 бод;
- вбудований контролер заряду акумуляторів: Li-ion, Li-Pol;
- струм заряджання акумуляторів: до 150 мА;
- пароль для з'єднання: немає пароля;
- розміри: 25 x 14 x 2 мм;
- вага: 2г.
Комплектація:
1 x BK8000L Bluetooth аудіомодуль
Основні атрибути | |
---|---|
Тип | Модуль |
- Ціна: 92 ₴
