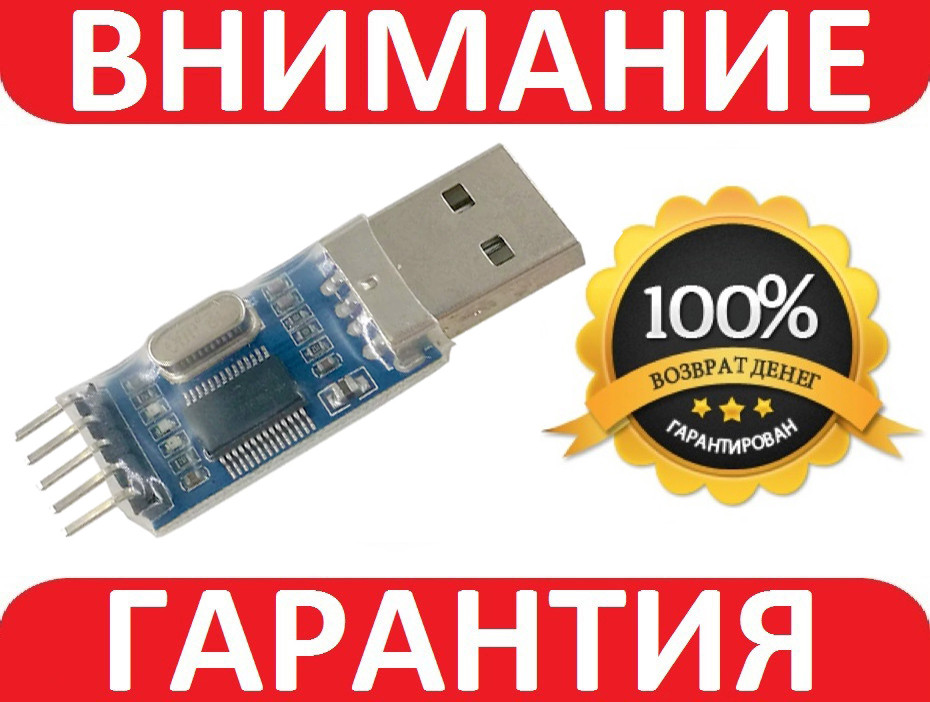

Конвертер USB-TTL PL2303 USB-UART Arduino

PL2303 USB - RS232 TTL конвертер використовується для програмування мікросхем мікроконтролерів, що підтримують рівні сигналів TTL (0 – 5В). Практичне застосування - прошивка різних пристроїв на мікроконтролерах.
Для использования USB PL2303 - RS232 TTL конвертера нужно подключить его к USB порту компьютера, при этом должен загореться красный светодиод, обозначенный на плате G. Потом на компьютер нужно записать специальные программы для работы с конвертером и подключаемым к нему устройством. Потом подключить к выводам конвертера устройство, которое нужно программировать, и начинать работу. Корпус конвертера обтянут пленкой для защиты от статического электричества и загрязнения. На плате конвертера размещено еще два светодиода обозначенных R и R.
Керування конвертером здійснюється через USB порт комп'ютера за допомогою спеціальних програм.
PL2303 USB - RS232 TTL конвертер має два інтерфейси для підключення до комп'ютера і для підключення програмованих пристроїв:

• для підключення пристрою до комп'ютера використовується стандартний USB інтерфейс;
• для підключення програмованих пристроїв використовується 5-ти контактний штирьовий інтерфейс. Позначення контактів: 3.3 V – живлення пристроїв з рівнем сигналу TTL 3,3 В; 5.0 V - живлення пристроїв з рівнем сигналу TTL 5В; RXD – прийом даних; TXD – передача даних; GND – загальний контакт.

Живлення конвертора здійснюється від USB порту комп'ютера напругою 5В.

Характеристики:

• конвертер сигналів USB в сигнали TTL;
• підтримується операційними системами: Win7/Vista/XP/2000/ME/98;
• конвертер зібраний на мікросхемі: PL-2303HX;
• напруга живлення: 5В (від USB порту комп'ютера);
• інтерфейс підключення до комп'ютера: USB 2.0;
• підтримка рівнів сигналів TTL: 3,3 і 5В;
• світлодіодна індикація;
• статична захисна плівка;
• робоча температура -40°C – +85°C;
• габарити: 50,7 х 15,2 х 7,6 мм;
• вага модуля: 5 р.

Комплектація:

1 x Конвертер USB-TTL PL2303 USB-UART Arduino
