Понижуючий перетворювач xl4016 8A з регулюванням напруги

Понижуючий перетворювач використовується для зменшення напруги постійного струму в ланцюгу в цілому або на відрізку ланцюга. Перетворювач використовується нескладних проектах на мікроконтролерах.

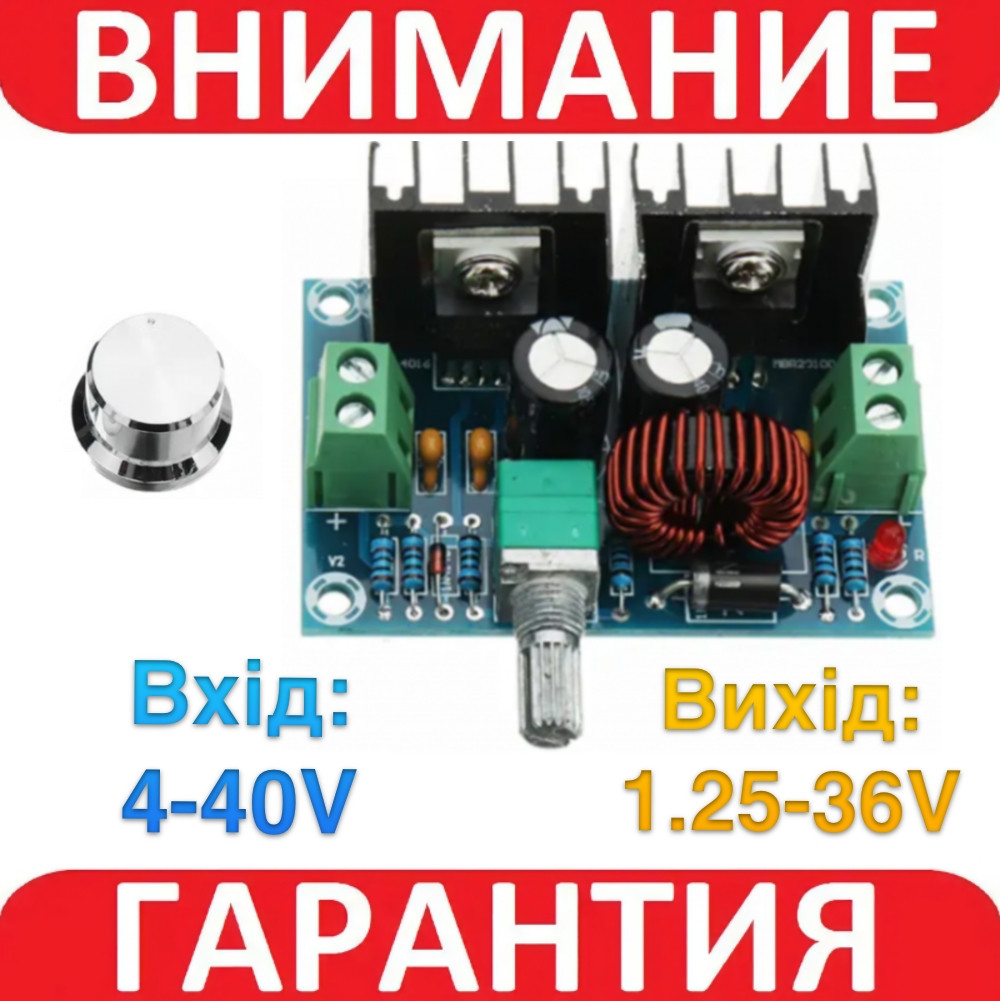

Плата перетворювача XH-M401 має чотири отвори для монтажу на плоскій поверхні.
Понижуючий перетворювач має дві клеми на вході і дві клеми на виході.
Клеми для підключення вхідного напруги знаходяться зліва від регулятора і позначено: «+» – вхідна напруга; «–» – загальний контакт.
Клеми для підключення вихідної напруги знаходяться справа від регулятора і позначено: «+» – вихідна напруга; «–» – загальний контакт. Під вихідними клемами знаходиться червоний світлодіод, позначений R.
Потенціометр перетворювача має функцію вимкнення при повороті ручки до мінімального значення. У комплекті з перетворювачем йде ручка-насадка для вала потенціометра. Для закріплення на панелі в комплекті з потенціометром йде шайба і гайка. Зовнішній діаметр різьби 6,7 мм, довжина ручки потенціометра 9,5 мм, довжина різьби і ручки 15,5 мм
Для використання понижуючого перетворювача потрібно підключити на вхід перетворювача «+» і «–» напруга значенням 4 – 40 В постійного струму. Потім переведіть потенціометр, який знаходиться на платі перетворювача в будь крайнє положення. Потім підключіть до вихідних клем «+» і «–» вольтметр і з допомогою потенціометра встановіть потрібне значення вихідної напруги. Потім до вихідних клем підключіть потрібний пристрій або ланцюг, подайте вхідну напругу, перевірте чи відповідає вихідна напруга, виставленій раніше.
До перетворювача можна підключити споживачі з сумарним струмом до 8 А. Але потрібно враховувати, що струм 8 А це пікове значення навантаження, нормальне робоча навантаження складає 5 А.
Харчування понижуючого перетворювача здійснюється від зовнішнього джерела живлення постійного струму з вихідною напругою 4 – 40 В і струмом 10 А.

Характеристики:

• Вхідна напруга: 4 – 40В.
• Вихідна напруга регульоване: 1.25 – 36В.
• Максимальний вихідний струм: 8А (потрібно додаткове охолодження)
• Вихідний довготривалий струм: 5А (у рамках 120Вт).
• Захисту від неправильної полярності вхідної напруги: немає.
• Захист по струму: є
• Захист від перегріву: є
• Діапазон регулювання вихідного струму: 0.3 – 9А.
• Максимальна потужність: 300Вт
• Струм холостого ходу: 20 мА
• Ефективність перетворення: 94%;
• Частота перемикання: 180 КГц.
• Розміри: 61х41х27 мм.
• Вага: 67 гр.

Комплектація:

1 x понижуючий Перетворювач xl4016 8A
