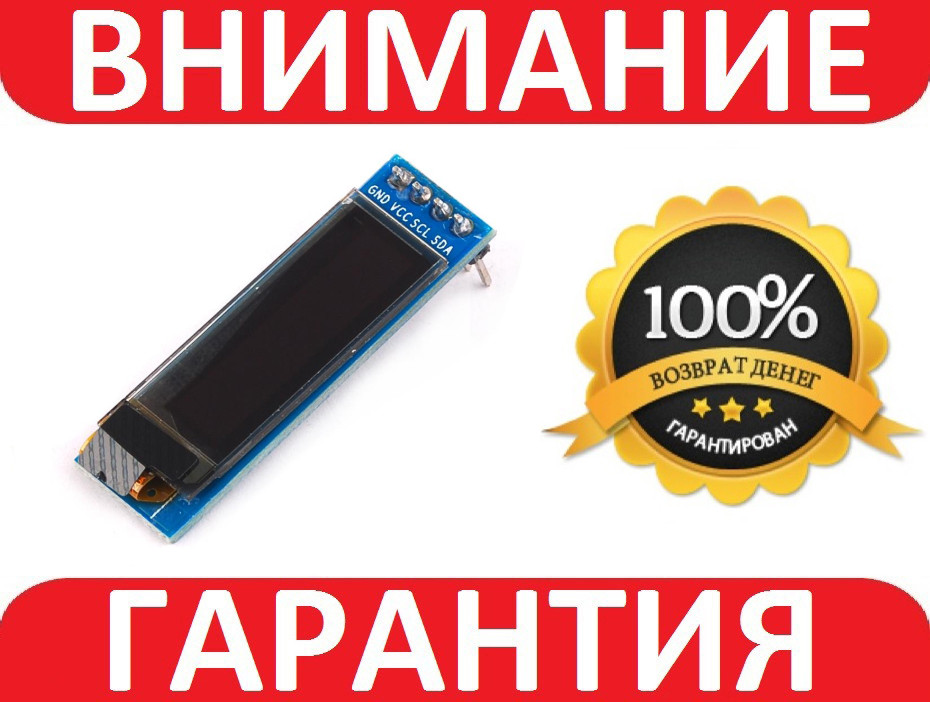

Дисплей OLED 0.91 модуль SSD1306 I2C 128x32
- Готово до відправки
- Код: 1104-37
84 ₴
Мінімальна сума замовлення на сайті — 150 ₴
- +380 (50) 503-21-88Vodafone Звонить после 10.00
OLED дисплей графічний SSD1306 I2C 0.91" 128x32 Arduino AVR STM32 використовується для перетворення сигналів від контролерів, датчиків або інших пристроїв на графічну інформацію. Модуль повністю сумісний з Arduino контролерами та контролерами 51 Series, MSP430 Series, STM32/2, CSR IC тощо. Дисплей зроблений за OLED технологією.
Для використання графічного модуля потрібно спочатку завантажити та встановити бібліотеки для роботи з дисплеєм. Потім потрібно створити або знайти програму для роботи з модулем і записати її у Ваш контролер. Далі потрібно під'єднати до модуля контролер і живлення.

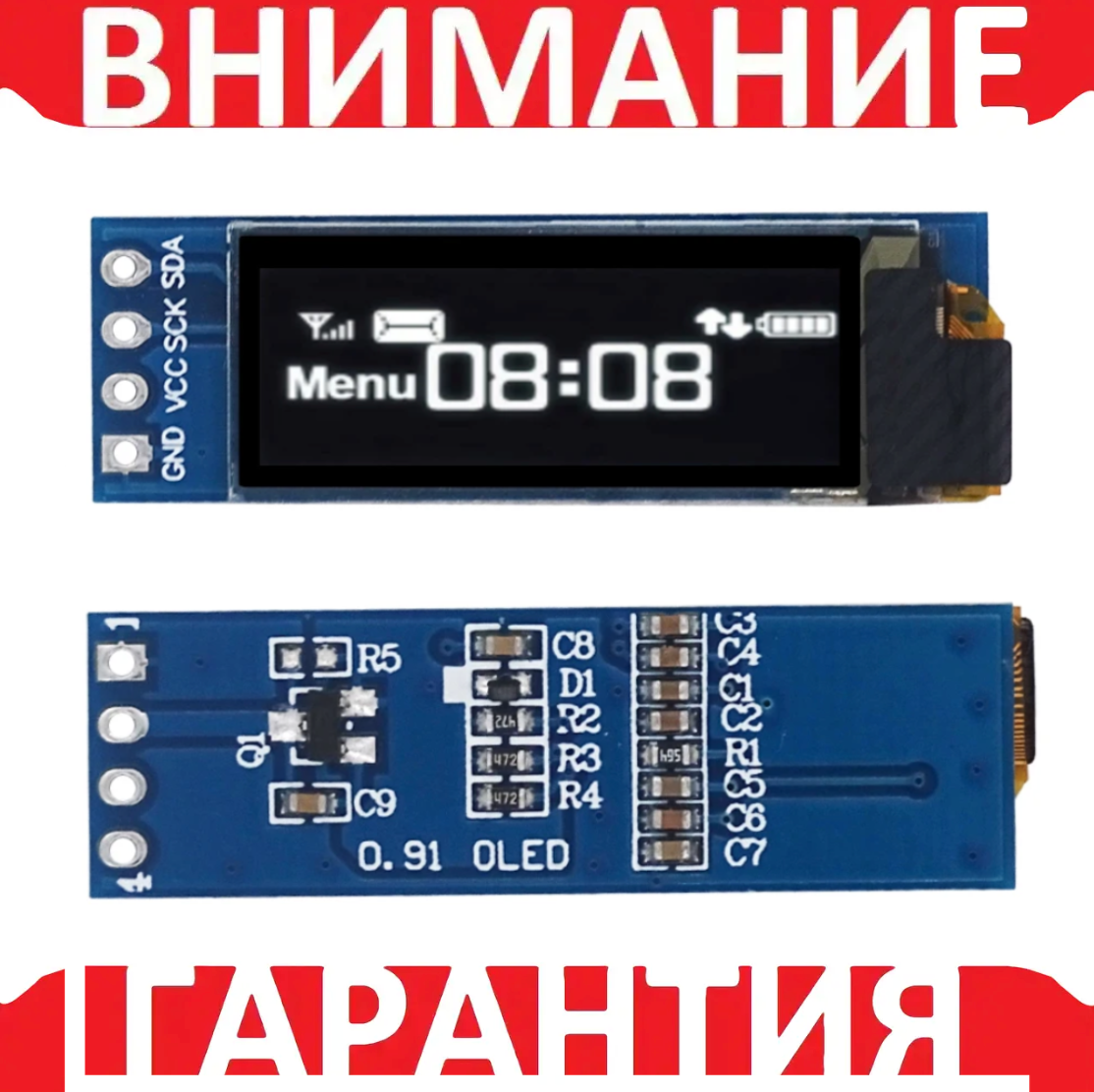

Керування графічним модулем здійснюється або від Arduino контролера, або від іншого мікропроцесорного керівного пристрою через відповідні висновки. OLED дисплей графічний SSD1306 I2C 128x32 має однорядну групу контактів для під'єднання дисплея до контролерів.
Група має 4 контакти, які позначені:
- GND: загальний контакт;
- VCC: напруга живлення (2,8-5,5 В);
- SCL (Serial Clock);
- SDA (Serial Data).
Під'єднання до Arduino UNO:
- GND під'єднується до загального контакту;
- VCC під'єднується до піна 5V;
- D1 під'єднується до цифрового виходу 9;
- D0 під'єднується до цифрового виходу 10.
Живлення модуля здійснюється або від Arduino контролера (іншого мікропроцесорного керівного пристрою), або від зовнішнього джерела живлення (блока живлення батареї). Напруга живлення модуля 2,8-5,5 В.
Характеристики:
- технологія дисплея: OLED (органічні світлодіоди);
- драйвер: SSD1306;
- роздільна здатність дисплея: 128 на 32 точок;
- зображення: монохром
- колір символів: білий;
- діагональ дисплея: 0,91 дюйма;
- інтерфейс: I2C, SPI
- кут огляду: 160°;
- напруга живлення: 2,8 – 5,5 В;
- габарити модуля: 39 x 12 x 10 мм;
- вага: 2 г.
Комплектація
1 x Дисплей OLED 0.91 модуль SSD1306
| Основні атрибути | |
|---|---|
| Виробник | China |
| Країна виробник | Китай |
| Тип | Модуль |
- Ціна: 84 ₴
