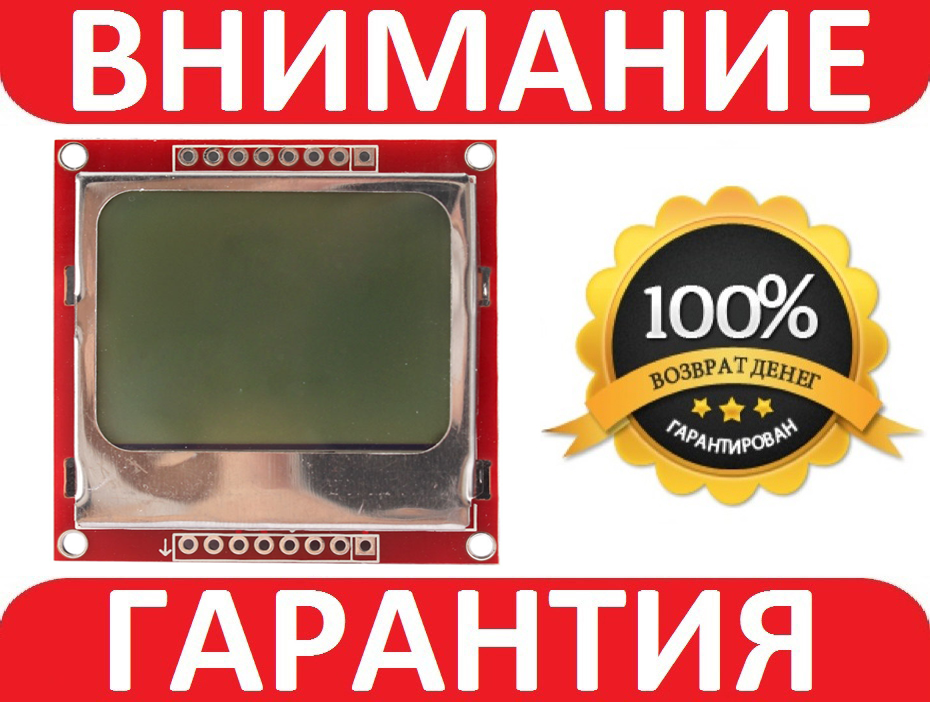

Дисплей LCD Nokia 5110 84x48
- Готово до відправки
- Код: 1111-6
118 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (50) 503-21-88Vodafone Звонить после 10.00
Графічний LCD дисплей 84x48 Nokia 5110 використовується для перетворення сигналів від контролерів, датчиків та інших периферійних пристроїв на графічну інформацію.
Для використання графічного LCD-дисплея 84x48 Nokia 5110 потрібно на його основі зібрати макет (під'єднати до контролера, живлення, за потребою до інших периферійних пристроїв). Потім потрібно записати в контролер програму та бібліотеки для роботи з дисплеєм. Наприкінці провести налаштування й починати роботу.
Керування LCD-модулем здійснюється або від Arduino контролера, або від іншого мікропроцесорного керівного пристрою через відповідні висновки:
- RST (external reset input)
- CE (chip enable)
- DC (data command)
- DIN (serial data input)
- CLK (serial clock input)
- VCC (supply voltage)
- Light (light)
- GND (ground)
Живлення модуля здійснюється або від Arduino контролера (іншого мікропроцесорного керівного пристрою), або від зовнішнього джерела живлення (блока живлення, батареї). Напруга живлення 2,7 – 3,3В.
Характеристики:
- зібраний на контролері PCD8544;
- рідкокристалічний дисплей Nokia 5110;
- підсвітка: біла;
- роздільна здатність екрана: 84 x 48 точек;
- розміри екрана: 36 х 24 мм;
- напруга живлення: 2,7 – 3,3В;
- споживаний струм у разі вимкненої підсвітки: 5 мА
- споживаний струм за ввімкненої підсвітки: 20 мА
- сумісність з Arduino та іншими платформами;
- діапазон робочої температури — 20 °C — +70 °C;
- габарити: 45 х 45 х 13,2 мм;
- вага: 14 г.
Комплектація
1 x Дисплей LCD Nokia 5110 84x48
| Основні атрибути | |
|---|---|
| Виробник | China |
| Країна виробник | Китай |
