Однофазне твердотільне реле SSR-60DA 60А DC-AC
- Готово до відправки
- Код: Б54
230 ₴
- +380 (50) 503-21-88Vodafone Звонить после 10.00
Однофазне твердотільне реле SSR-60 60А 24-380В використовується для безконтактної комутації пристроїв із робочою напругою 24-380 В змінного струму.
Для використання реле потрібно увімкнути його в ланцюг із робочою напругою 24-380 В змінного струму, яку потрібно комутувати, клемами «1» і «2» (полярність не має значення). Потім до клем «3+» і «4-» потрібно під'єднати керівний сигнал постійного струму з напругою 3-32 В на вмикання/вимикання реле. Якщо на релі подається керівний сигнал, то має горіти червоний світлодіод, який є на корпусі реле.

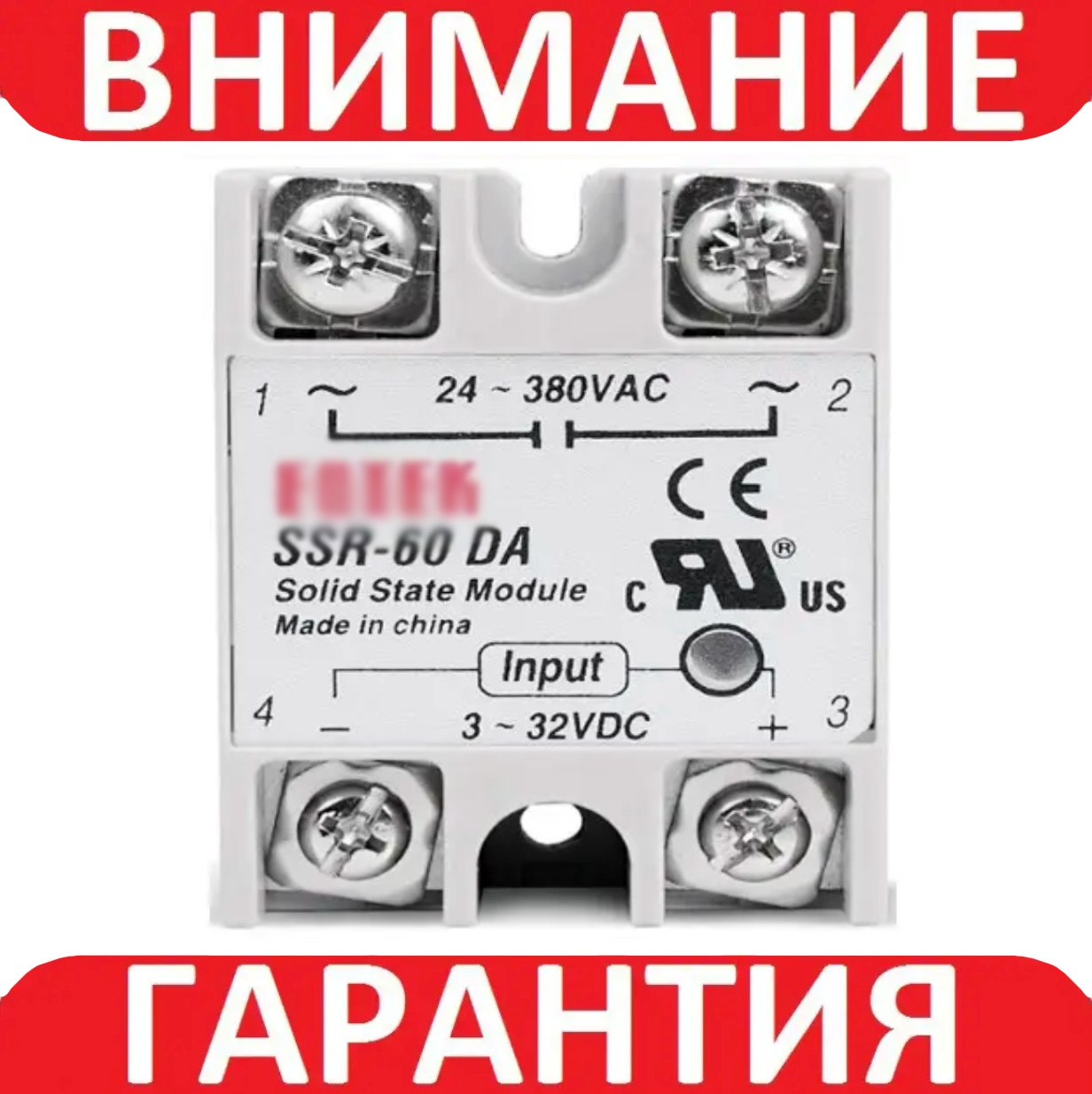

На корпусі однофазного твердотільного реле SSR-60 60 А 24-380 В є чотири клеми затискача. Клеми «1» і «2» використовуються для комутації ланцюгів. Клеми «3+» і «4-» використовуються для під'єднання до реле керівного сигналу постійного струму.
Живлення реле здійснюється від керівного сигналу постійного струму. Напруга живлення 3-32 В постійного струму.
Характеристики:
- модель: SSR-60 DA;
- тип: DC – AC;
- метод керування: комутація під час переходу струму через нуль;
- номінальна напруга керування: 3 – 32 В постійного струму;
- напруга увімкнення/вимикання: понад 2,4 В/менша за 1 В;
- струм спрацьовування: 7,5 мА/12 В;
- номінальна напруга навантаження: 24 – 380 В змінного струму;
- номінальний струм навантаження: 60 А;
- падіння напруги: 1,6 В / 25°С;
- максимальний короткочасний струм: 410 А;
- ток утечки: 3 мА;
- час відгуку на вхідний сигнал: менш ніж 10 мс;
- діелектрична міцність: понад 2,5 кВ АС / 1 хв;
- опір ізоляції: понад 50 МОм / 500В DC;
- діапазон робочих температур: -20 – 80°С;
- фізичні розміри (Д х Ш х В): 60 х 45 х 24 мм;
- вага: 110 г.
Комплектація
1 х Однофазне твердотільне реле SSR-60DA
| Основні атрибути | |
|---|---|
| Стан | Нове |
| Тип | Модуль |
- Ціна: 230 ₴
